LED显示屏黑屏问题分析
信息来源:/ 作者:华亿体育
故障分析

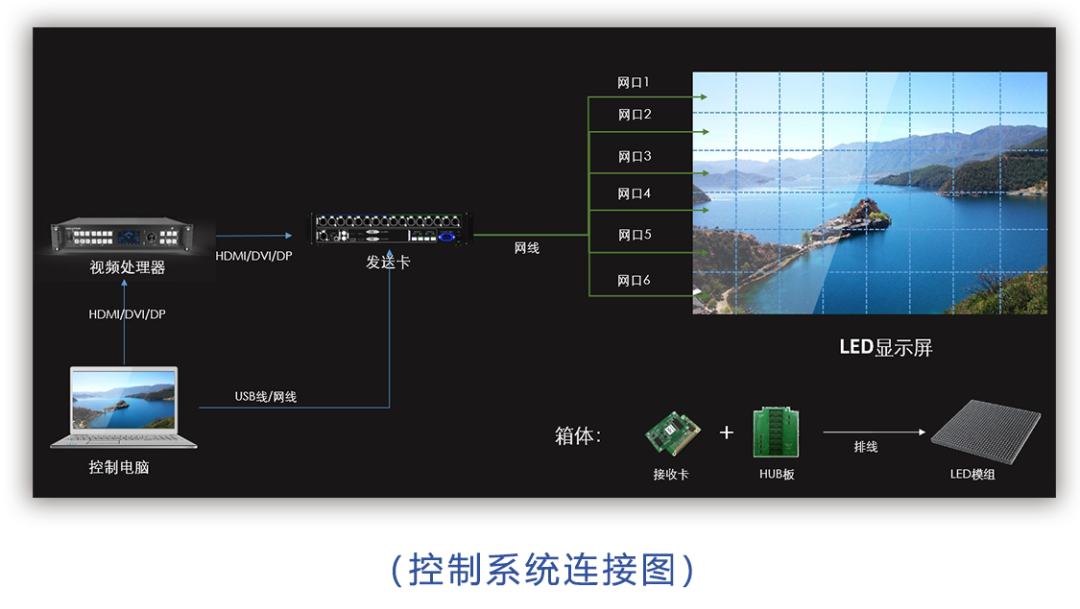

导致黑屏的原因绝大多数是无信号造成的,而闪屏的根本原因是有信号但不稳定,因此,我们将两者视为孪生问题。同样是从控制系统架构出发,我们可以了解到闪屏问题与黑屏问题类似,分整屏闪和部分屏闪。以下我们将分别为大家解析两者的排查方法。

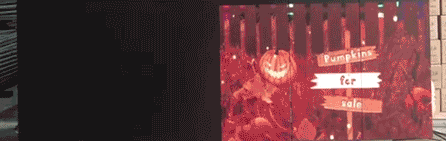

01 整屏闪屏

原因分析:

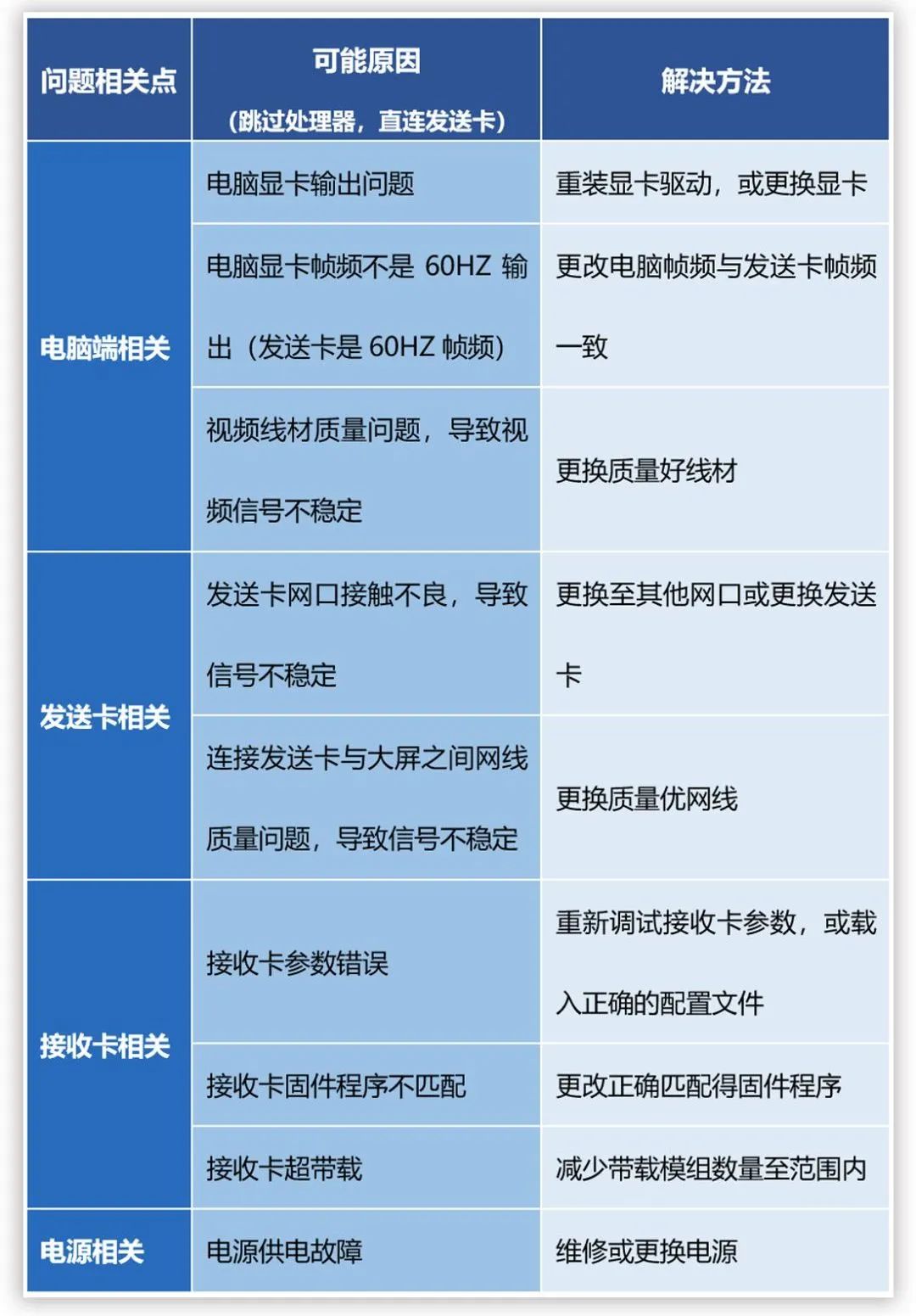

针对整屏闪的可能原因,以下整理了一个表格,从图表大家可以一目了然的看到从前端到后端的问题相关点和对应方法。

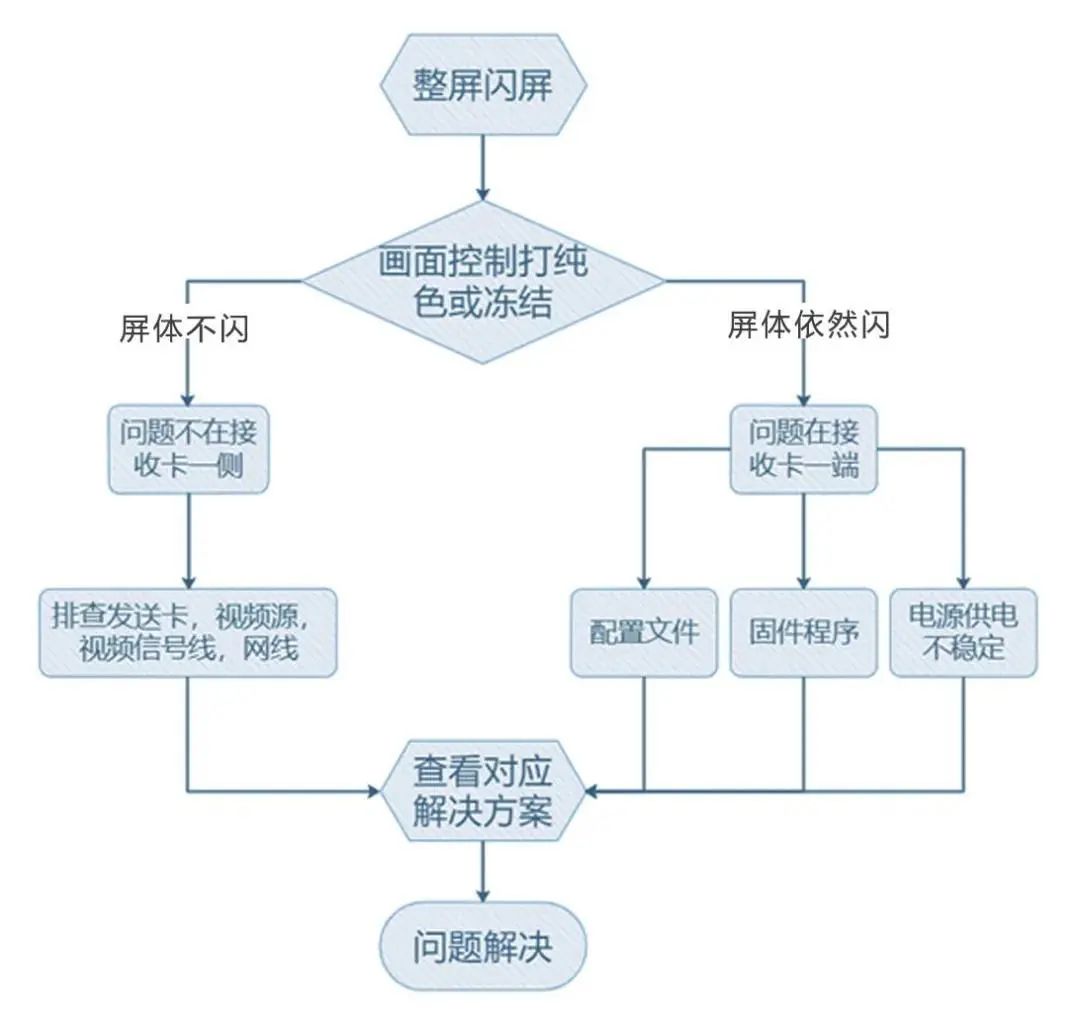

具体排查思路参考下图

02 部分屏体闪屏

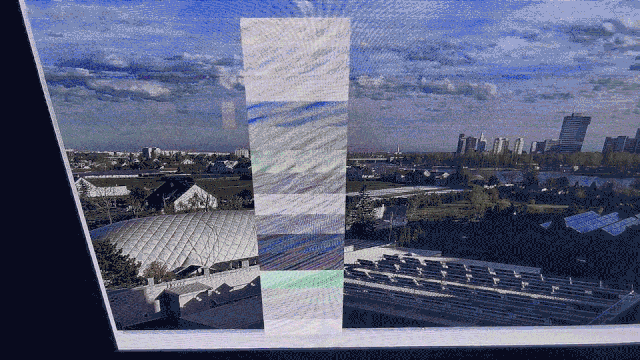

(以单网口为单位闪屏)

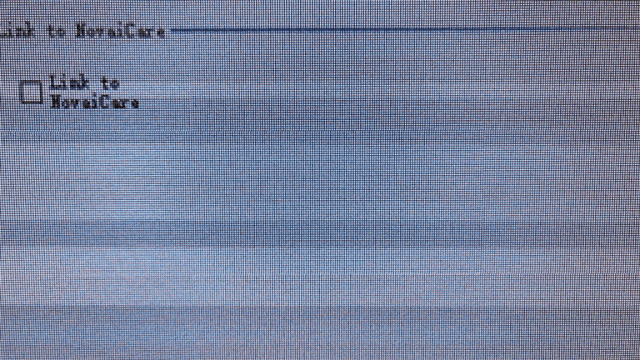

(以箱体接收卡为单位闪屏)

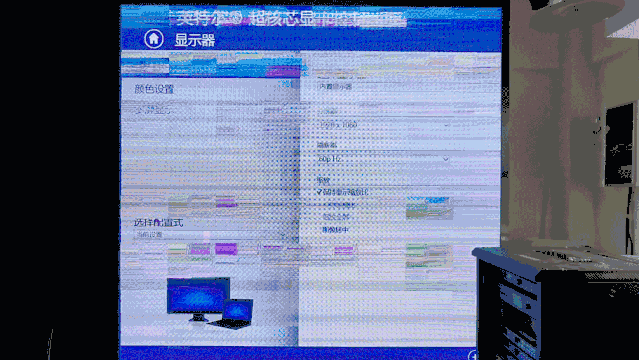

(以单模组为单位闪屏)
原因分析:

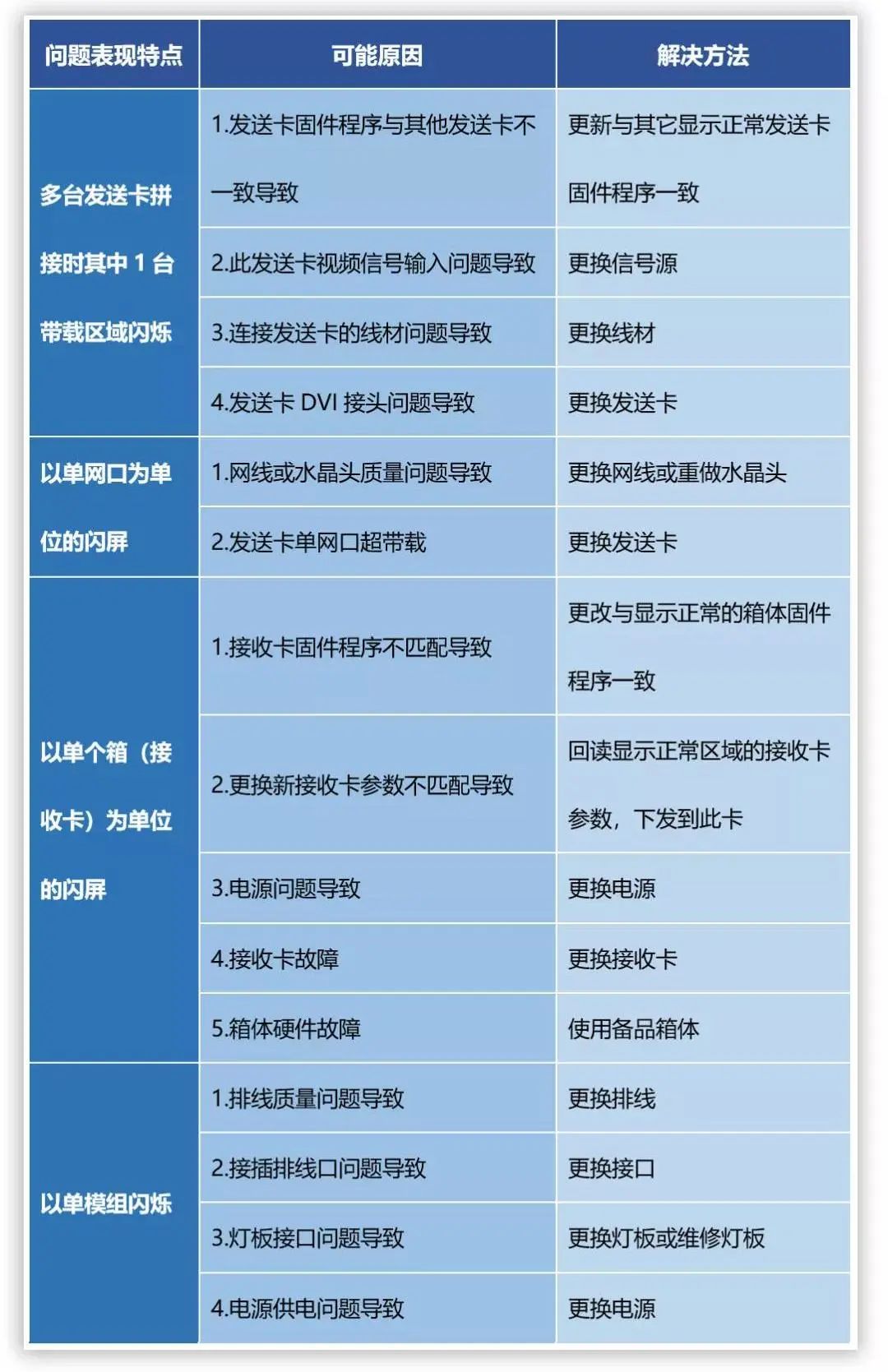

上图中,我们可以看出,部分屏体闪屏的表现特点可以分为单网口为单位的闪屏、单个箱体为单位的闪屏以及单模组带载的区域闪屏。以下,我们针对不同表现的特点来分析可能的原因及解决方案:

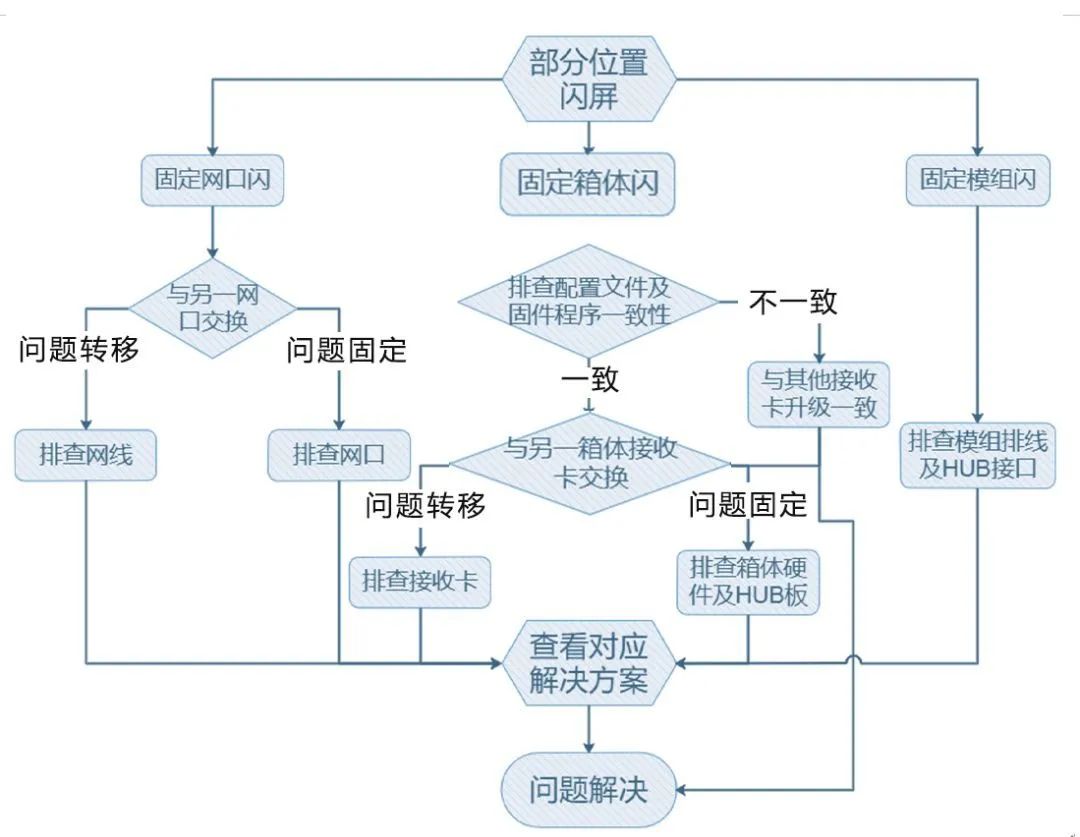

具体排查思路参考下图
